Perfection Ground System

설치방법

eca3G화살표설치방법

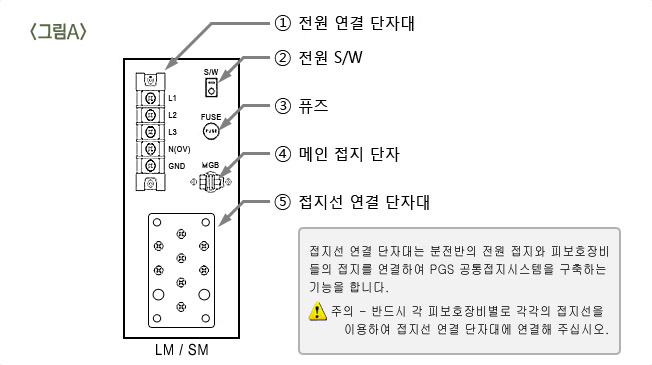

   제품 후면부 설명

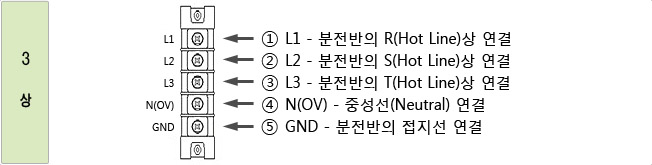

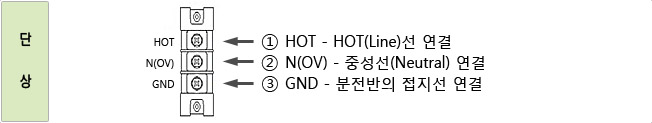

  전원 연결 단자대 전원 연결 방법

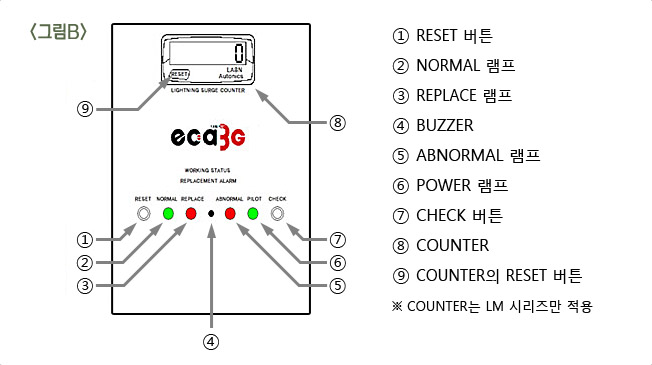

  제품 전면 디스플레이부 설명
  동작 체크 방법
1. 전원이 인가된 상태 (NORMAL램프<그림B-②>와 POWER램프<그림B-⑥>가 모두 점등된 상태)에서 체크 하십시오.
※ 1항의 상태가 아닌 경우 - 후면부 전원 S/W <그림A-②>의 ON상태와 퓨즈(220V/500mA)<그림A-③>의 상태를 확인 하십시오.
2. CHECK버튼<그림B-⑦>을 1~2초 정도 누르면 알람 경보음과 함께 NORMAL램프<그림B-②>는 소등, ABNORMAL램프<그림B-⑤>가 반짝이며 동작함.
3. RESET버튼<그림B-①>을 누르면 다시 정상으로 복귀함.
(ABNORMAL, REPLACE램프 소등 / NORMAL, POWER(PILOT)램프 점등)
4. 위 동작 체크 항목이 모두 정상적으로 동작하면 제품이 정상적으로 동작하는 것을 나타 냄.
  설치시 주의사항
1. 본 제품을 안전하게 설치하기 위한 주의사항이니 꼭 읽어 주십시오.
2. 제품의 전원 연결 단자대<그림A-①>에 전원선을 연결할 때에는 안전을 위하여 반드시 전원을 끊고 연결 하십시오.
3. 제품은 분전반 가까이에 설치하고 전원선과 접지선은 최대한 짧게 해 주십시오.
4. 제품의 전원 연결 단자대<그림A-①>에 전원을 연결하고 꼭 전원 연결 단자대의 보호캡을 씌워 주십시오.
5. 전원을 넣고 전면 디스플레이부에 NORMAL램프<그림B-②>와 POWER(PILOT)램프<그림B-⑥>가 모두 점등되지 않으면 후면부 전원 S/W <그림A-②>의 ON상태와 퓨즈(220V/500mA)<그림A-③>를 확인 하십시오.
6. 단상제품의 설치 후 알람 경보가 계속 울리거나 동작 체크가 제대로 이루어지지 않을 경우에는 제품 후면부 전원 연결 단자대<그림A-①>의 HOT과 N을 바꾸어 연결 하십시오.
7. 제품을 옥외에 설치할 경우에는 반드시 제품 보호용 외함을 설치하여 주십시오.
  이럴땐 365일 콜센터로 연락하세요
1. 운용중에 REPLACE램프<그림B-③>가 점등될 때.
2. 카운터<그림B-⑧>의 숫자가 지속적으로 증가하는 현상이 발견될 때.
3. 피보호장비의 이동이 있거나 피보호장비의 추가, 접지설비의 변경이 있을 때.
4. 그 외 문제가 발생할 때.
