● eca3G는:
세계 최초로 "땅에 매설이 필요 없는 접지장치"로 2006년 국제특허(PCT /KR 2006002907), 2010년 1월 미국특허(US 7,652,865 B2)를 취득한 최첨단 "3세대 디지털 접지장치”로, energy converter apparatus의 이니셜 "eca“와 3 Generation Ground의 “3G”를 의미하는 “eca3G(에카)”라고 명명하였다.
● eca3G의 원리:
피뢰침에 맞은 낙뢰, 전원선의 낙뢰 Surge, 신호 혹은 접지로 유입된 Surge, Noise, ESD, EMI의 전기에너지를 열 변환과 Arc변환과 같은 에너지 변환을 이용하여, 낙뢰Surge의 전기적 특성을 원천적으로 제거하여 낙뢰로부터 전자기제품을 보호하는 원리의 3세대 디지털 접지장치이다.
eca3G 의 원리는,
첫째, 전원을 통하여 유입되는 이상전압과 이상전류를 분석하는 검출장치, Surge와 Noise 감쇄장치, 이상
전압을 방전하는 장치와 전하를 중성화 하는 장치로 구성되었고,
둘째, 등 전위 이론에 근거하여 전위불변을 만들어주는 전위동반상승 원리를 이용하였고,
셋째, 변압기의 중성선 접지를 이용하여 기준전위와 등전위를 유지하고, 대지와 경로를 구성하였고,
넷째, 접지단자반(MGB)을 이용하여 피보호설비의 접지와 기준전위 간에 등전위를 유지하게 하였고,
다섯째, 기준접지와 전원, 신호, 통신, 데이터 등의 기준전위 간에 등전위를 유지하는 원리이다.
- 전원 입력부:
피 보호설비에 전원을 공급하는 분전반의 메인차단기 2차 측 전원에 병렬로 연결한다.
- 접지선 연결단자:
피 보호설비의 접지단자, 등전위 본딩 및 MGB, 분전반 접지, 기준접지와 접지전선으로 연결한다.
- 분석검출장치:
전원에 병렬연결, 전압과 wave 분석, 낙뢰 Surge 를 검출하여 eca3G를 동작시킨다.
- SURGE 제거장치:
전원을 통하여 유입되는 surge와 noise를 감쇄하고 차단하여 정격전압을 유지하게 한다.
- 에너지 변환장치:
전원과 접지선 등으로 유입되는 이상전압(유도뢰, surge, noise 등)과 같은 낙뢰 Surge의 전기에너지를 열에너지로 변환하여 전기적 특성을 제거한다.
- 전하 중성화장치:
낙뢰 surge를 Neutral에 대전시켜 Neutralization화로 낙뢰 Surge를 원천 제거하는 장치.
- Surge 방전장치:
낙뢰 surge를 electric arc 방전으로 에너지변환을 통하여 전기적 특성 제거 장치.
- 공통접지장치:
기준전위와 등전위를 이루는 장치로 전위를 동반상승 시켜서 공통접지시스템을 구성하는 장치이다 .
|

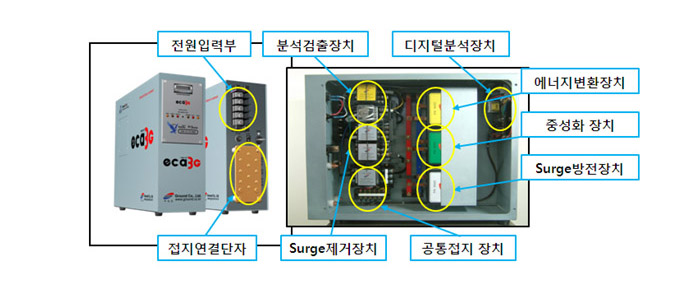

eca3G의 원리
